フルートを科学する ~ 室温とピッチ ~
熱くてムシムシする~
こんなときにフルート吹いてると,なんだか音が鳴りにくい(><)
頭もボーっと・・・熱中症!?
防音室の空気が入れ替わって,快適な温度と湿度にしてから吹いてみると,いつもどおり鳴る.
温度や湿度によって吹きやすさが変わるのは,なぜだろう?
経験上,ピッチはすごくズレる.あまりにズレすぎて鳴りにくいのかな.
温度や湿度によってピッチがズレるのは,音速が変わるからだろう.
湿度はちょっと話がややこしいので,温度によってどれくらいピッチが変わるのか計算してみた.
温度と音速
音速は以下の式であらわされる.
空気の場合, kg/mol.
温度がのとき,絶対温度は, ℃.
式(1)から,温度と音速は以下のようになる.
表1 温度と音速
温度 [℃] | 15 | 19 | 20 | 21 | 25 |
---|---|---|---|---|---|
音速 [m/s] | 340.7 | 343.0 | 343.6 | 344.2 | 346.5 |
これがどのくらいピッチに影響するのか?
温度とピッチ
周波数と音速の関係は以下の式であらわされる.
ここでは波長.これは,ほぼ管の長さで決まるはず.(開口端補正や音孔の影響は無視)
フルートは両側開端なので,管の長さは,ほぼ半波長分の長さ.()
式(2)は,
20℃の環境で,いつものラの音,つまりA5(884Hz)の音でチューニングしたとすると, 低いラの音(A4: 442Hz)の管長は388 mm程度.(A4の倍音がきっちりA5と仮定)
音速が表1のように変化すると,A4の周波数は以下のように変化する.
表2 温度と周波数
温度 [℃] | 15 | 19 | 20 | 21 | 25 |
---|---|---|---|---|---|
A4周波数 [Hz] | 438.2 | 441.2 | 442.0 | 442.8 | 445.8 |
A5周波数 [Hz] | 876.4 | 882.5 | 884.0 | 885.5 | 891.5 |
A6周波数 [Hz] | 1314.6 | 1323.7 | 1326.0 | 1328.3 | 1337.3 |
温度が1℃上下すると,周波数は0.75Hzくらい上下する.
このくらいなら許容範囲?でも5℃上下すると3.7Hzくらい上下する.これは聴いてわかる?
同様にして,中音と高音のラについても周波数を求めてみると,高音ほど温度による周波数変化は大きい.
人間の耳がこれをどう感じるかはわからない.
もしかしたら高いラのピッチのズレは,低いラのズレより気にならないかもしれない.
人間の耳の感度はさておき.
このピッチの上がり下がりを補正するために,管をどれくらい抜き差ししないといけないか見積もってみた.
ふつうはA5でチューニングすると思うので,管をだけ抜き差しして,
にすることになる.これを満たすを計算すると以下のようになる.
表3 管の抜き差し必要量
温度 [℃] | 15 | 19 | 20 | 21 | 25 |
---|---|---|---|---|---|
管長調整量 [mm] | -1.7 | -0.3 | 0.0 | 0.3 | 1.7 |
温度が1℃上がる(下がる)と,0.3mmくらい抜く(差し込む)必要がある.
5℃変化すると1.7mmくらい.
今回の計算は,開口端補正などを無視してシンプルに計算しているので,実際はこのとおりではありません!
私の場合,夏と冬で練習環境の温度差は10℃くらいあり,3mmくらい管を抜き差ししているので,だいたいこの計算どおりか.
日本の夏場は,湿度も上がるので,音速がやや速くなり,さらに管を抜く必要が出てくると思われる.それが何ミリかは・・・興味ある人は見積もって!
フルートを科学する ~楽器の支え~
最近、フルートを吹いていて、左手人差し指の付け根が痛くなることがあり、 気になって考えてみた。
フルート演奏時の力・モーメントのつり合い
フルートは,主に,唇,左手人差し指付け根、右手親指で支える(3点支持).
それにプラスして,補助的に,右手小指も楽器を支える役割をしている.
唇は「支点」としての役割をしていると思われる.

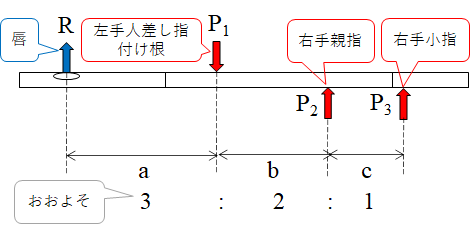

模式的にあらわすと以下の図のようになる.
ここで,Rは唇による支点反力をあらわす.
楽器を支えるためには,力とモーメントがつり合っていないといけない。
- 力のつり合い
- 唇まわりのモーメントのつり合い
a:b:c=3:2:1くらいとすると,
式②から,
つまり,右小指の力がゼロなら(),
左人差し指で押す力()は、右親指で押す力()の2倍くらいでいいはず.
しかし,右小指に力が入ってしまうと(>0),その力の2倍くらい,左人差し指で押す力を強くしないといけなくなる.
右手は,支点(唇)から離れている分,少しの力で大きく楽器を前方に回転させるモーメントをかけてしまう.
それに対抗するために,左手の支えを強くする必要があり,左人差し指付け根に負荷をかけてしまう.
右小指に力が入りすぎないようにしないと.
力とモーメントのつり合いがとれるためのは,さまざまな値をとりうる.
いろいろ試して,自分にとって一番いい指の位置や力加減を探していこう.
2次元圧縮性流体計算(無反射境界条件)
テキスト「空力音の直接数値計算を支える技術」(暗黙の型宣言著)の補足課題7
全部読んだらやってみよう!その2
課題
補足課題6で作成した圧縮性流体計算プログラムに、無反射境界条件を適用する.
- ヒント
- 特性波の方向に注意.入ってくる特性波を0にして打ち消す.
解答例
プログラム全体は載せられないので,ポイントだけ解説します.
- main.f90
TVDRK : block ! : ! 略 ! : !--- 時間積分の前にNSCBCを適用 ! NSCBC x-dir bd = ([1, Nx]) do j = 1, Ny ! x=0側の境界. !入ってくる特性波(つまり流速が正の特性波)を0にして打ち消す. L11(1,j) = max((u(1,j) - C0),0.d0)*(d_p_dx(1,j) - dens(1,j)*C0*d_u_dx(1,j)) ! L11の特性波の流速は(u - C0) L12(1,j) = max( u(1,j) ,0.d0)*((C0**2)*d_dens_dx(1,j) - d_p_dx(1,j)) ! L12の特性波の流速はu L13(1,j) = max( u(1,j) ,0.d0)*d_v_dx(1,j) ! L13の特性波の流速はu L15(1,j) = max((u(1,j) + C0),0.d0)*(d_p_dx(1,j) + dens(1,j)*C0*d_u_dx(1,j)) ! L15の特性波の流速は(u + C0) ! x=Lx側の境界. ! 入ってくる特性波(つまり流速が負の特性波)を0にして打ち消す. L11(2,j) = min((u(Nx,j) - C0),0.d0)*(d_p_dx(Nx,j) - dens(Nx,j)*C0*d_u_dx(Nx,j)) L12(2,j) = min( u(Nx,j) ,0.d0)*((C0**2)*d_dens_dx(Nx,j) - d_p_dx(Nx,j)) L13(2,j) = min( u(Nx,j) ,0.d0)*d_v_dx(Nx,j) L15(2,j) = min((u(Nx,j) + C0),0.d0)*(d_p_dx(Nx,j) + dens(Nx,j)*C0*d_u_dx(Nx,j)) end do do nb = 1, 2 d11 = (L12(nb,:) + 0.5d0*(L15(nb,:) + L11(nb,:)))/C0**2 d12 = (L15(nb,:) + L11(nb,:))*0.5d0 d13 = (L15(nb,:) - L11(nb,:))*0.5d0/(dens(bd(nb),:)*C0) d14 = L13(nb,:) ! NSCBCを適用した支配方程式(テキストの式(6.1)~(6.5))と, ! もともとの支配方程式(テキストの式(2.1)~(2.5))を比較し, ! 境界の値にNSCBCを適用する. d_dens_u_dx(bd(nb),:) = d11(:) d_dens_u_u_dx(bd(nb),:) = u(bd(nb),:)*d11(:) + dens(bd(nb),:)*d13(:) d_p_dx(bd(nb), :) = 0.d0 d_visyx_dx(bd(nb), :) = 0.d0 d_dens_u_v_dx(bd(nb),:) = v(bd(nb),:)*d11(:) + dens(bd(nb),:)*d14(:) d_dens_u_TE_dx(bd(nb),:)= 0.5d0*(u(bd(nb),:)**2 + v(bd(nb),:)**2)*d11(:) + d12(:)/(Gamma-1.d0) & + dens(bd(nb),:)*u(bd(nb),:)*d13(:) + dens(bd(nb),:)*v(bd(nb),:)*d14(:) d_u_p_dx(bd(nb),:) = 0.d0 d_qx_dx(bd(nb),:) = 0.d0 end do ! NSCBC y-dir ! : ! 略 ! : !--- Time Integration ! : ! 略 ! : end block TVDRK
計算結果
NSCBCを適用しても,壁からの非物理的な波の反射を完全には抑えられない. 特にdilatation分布を見ると,そのことがよくわかる.
局所境界条件であるNSCBCだけでは反射を完全に抑えられないので,適宜,領域境界条件を適用する. これはテキスト6.3でも述べられていることだけど,実際にやってみるとそのことがよく理解できる.

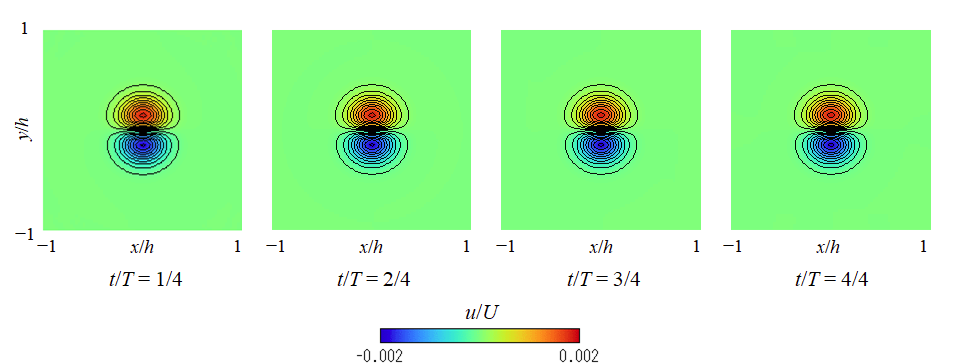

流速分布

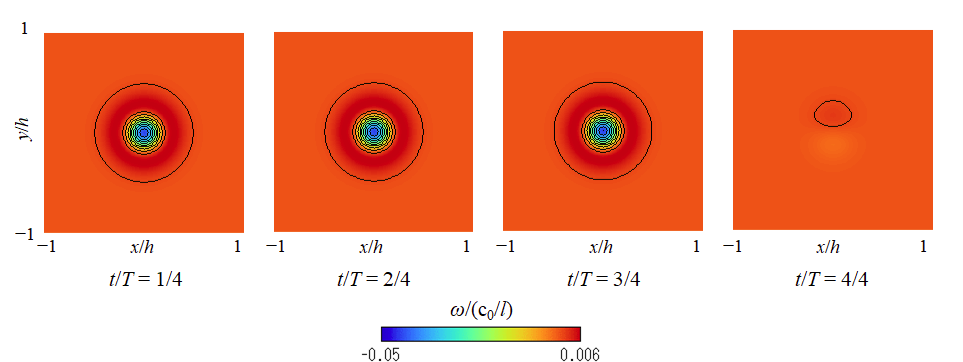

渦度分布

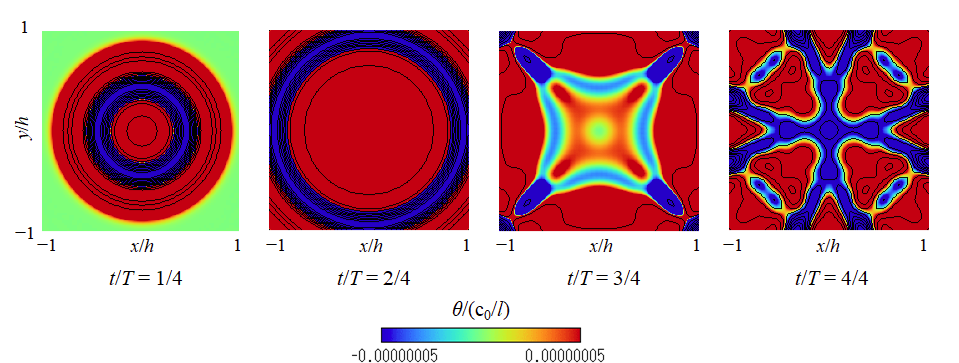

Dilatation分布
t>3/4で,四隅から波が反射して返ってきている.
2次元圧縮性流体計算(単極渦)
テキスト「空力音の直接数値計算を支える技術」(暗黙の型宣言著)の補足課題6
全部読んだらやってみよう!その1
課題
いよいよ圧縮性流体計算!
8.2章に書かれている例題(超音速一様流で移流する単極渦まわりの流れ場)に取り組もう.
- ヒント
解答例
空間微分,時間積分はこれまでの補足課題と同様に以下の条件とします.
プログラム全体は載せられないので,ポイントだけ解説します.
- main.f90
do n = 1, Nt TVDRK : block integer :: i, j dens_u = dens*u dens_v = dens*v dens_TE = dens*TE ! TVDRKで時間進行させる保存量をキャッシュに入れる call cacheTVDRK_2D_NS(dens, dens_u, dens_v, dens_TE) do step=1,3 do j=1, Ny ! ひたすら空間微分 call compute1stDerivative(d_dens_u_dx(:,j), dens(:,j)*u(:,j), dx, Gx) call compute1stDerivative(d_dens_u_u_dx(:,j), dens(:,j)*u(:,j)*u(:,j), dx, Gx) call compute1stDerivative(d_p_dx(:,j), p(:,j), dx, Gx) call compute1stDerivative(d_dens_u_v_dx(:,j), dens(:,j)*u(:,j)*v(:,j), dx, Gx) call compute1stDerivative(d_dens_u_TE_dx(:,j), dens(:,j)*u(:,j)*TE(:,j), dx, Gx) call compute1stDerivative(d_u_p_dx(:,j), u(:,j)*p(:,j), dx, Gx) call compute1stDerivative(d_temp_dx(:,j), temp(:,j), dx, Gx) kp(:,j) = mu(:,j)*Cp/Pr qx(:,j) = -kp(:,j)*d_temp_dx(:,j) call compute1stDerivative(d_qx_dx(:,j), qx(:,j), dx, Gx) call compute1stDerivative(d_u_dx(:,j), u(:,j), dx, Gx) call compute1stDerivative(d_v_dx(:,j), v(:,j), dx, Gx) end do do i=1, Nx call compute1stDerivative(d_dens_v_dy(i,:), dens(i,:)*v(i,:), dy, Gy) ! : ! 省略 ! : end do ! 粘性応力は,x方向とy方向両方の微分から決まるため,ひととおりx方向とy方向の微分値を求めた後に計算. visxx = mu*(2.d0*d_u_dx - (2.d0/3.d0)*(d_u_dx + d_v_dy)) visxy = mu*(d_u_dy + d_v_dx) visyx = mu*(d_v_dx + d_u_dy) visyy = mu*(2.d0*d_v_dy - (2.d0/3.d0)*(d_u_dx + d_v_dy)) ! 粘性応力の微分.もっと厳密にやるなら,テキスト8.1章「2階微分の計算法」に書かれているやり方でやりましょう. do j=1, Ny call compute1stDerivative(d_visxx_dx(:,j), visxx(:,j), dx, Gx) call compute1stDerivative(d_visyx_dx(:,j), visyx(:,j), dx, Gx) call compute1stDerivative(d_U_visx_dx(:,j), u(:,j)*visxx(:,j) + v(:,j)*visyx(:,j), dx, Gx) end do do i=1, Nx ! : ! 省略 ! : end do ! 時間積分 call integrateTVDRK_2D_NS(dens, -(d_dens_u_dx + d_dens_v_dy), dt, step, 1) !OK call integrateTVDRK_2D_NS(dens_u, & -(d_dens_u_u_dx + d_dens_v_u_dy) - d_p_dx + d_visxx_dx + d_visxy_dy, & dt, step, 2) call integrateTVDRK_2D_NS(dens_v, & -(d_dens_u_v_dx + d_dens_v_v_dy) - d_p_dy + d_visyx_dx + d_visyy_dy, & dt, step, 3) call integrateTVDRK_2D_NS(dens_TE, & -(d_dens_u_TE_dx + d_dens_v_TE_dy + d_u_p_dx + d_v_p_dy) & + d_U_visx_dx + d_U_visy_dy - (d_qx_dx + d_qy_dy), dt, step, 4) ! 各物理量を計算.これを次の時刻で空間微分する. u = dens_u/dens v = dens_v/dens TE = dens_TE/dens dens_e = dens_TE - 0.5d0*(dens*u*u + dens*v*v) e = dens_e/dens p = dens_e*(Gamma-1.d0) temp = e/Cv mu = Mu0*((Temp0 + Temp1)/(temp + Temp1))*((temp/Temp0)**(3/2)) enddo end block TVDRK end do
- module_TimeIntegration.f90
! TVDRKで時間進行させる保存量をキャッシュに入れる subroutine cacheTVDRK_2D_NS(dens, dens_u, dens_v, dens_TE) real(8), intent(in) :: dens(:,:), dens_u(:,:), dens_v(:,:), dens_TE(:,:) dens2(:,:) = dens(:,:) dens_u2(:,:) = dens_u(:,:) dens_v2(:,:) = dens_v(:,:) dens_TE2(:,:) = dens_TE(:,:) end subroutine cacheTVDRK_2D_NS ! TVDRKでの時間積分は,こんなふうに書いてみた. ! けっきょくどの物理量も式①で積分することは同じなので,コードの繰り返しを避けるため,被積分配列をcase文で選択. subroutine integrateTVDRK_2D_NS(f, d_f_dt, dt, step, n) implicit none real(8), intent(inout) :: f(:,:) real(8), intent(in ) :: d_f_dt(:,:) real(8), intent(in ) :: dt integer, intent(in ) :: step integer, intent(in ) :: n real(8), parameter :: a(3) = [0d0, 3d0/4d0, 1d0/3d0] real(8), parameter :: b(3) = [1d0, 1d0/4d0, 2d0/3d0] select case (n) case (1) fn2 = dens2 case (2) fn2 = dens_u2 case (3) fn2 = dens_v2 case (4) fn2 = dens_TE2 end select f(:,:) = a(step)*fn2(:,:) + b(step)*(f(:,:)-dt*d_f_dt(:,:)) ! 式① end subroutine integrateTVDRK_2D_NS
計算結果
壁面に無反射境界条件を適用していないので,壁付近まで渦が広がっていったところ(t=4/8くらい)で,壁から非物理的な波が反射して返ってきます. その影響でt=5/8を過ぎると発散.

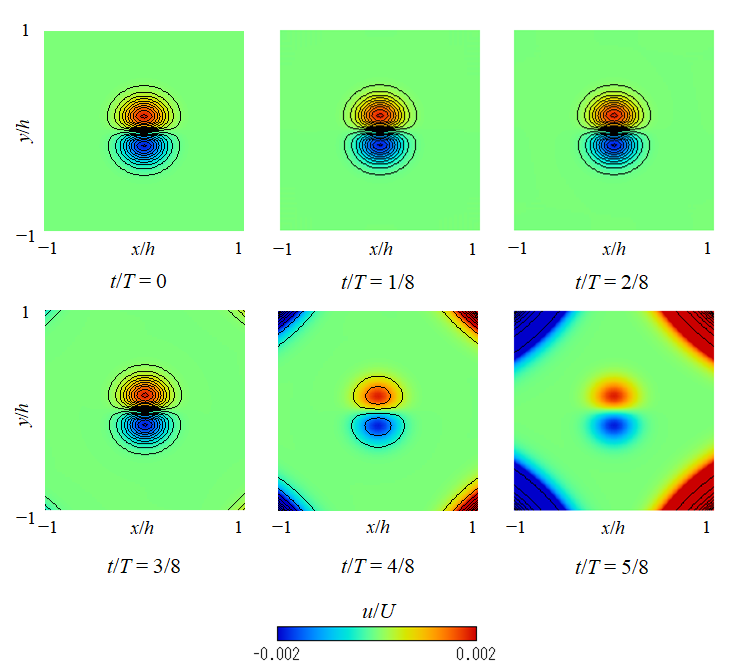

流速分布

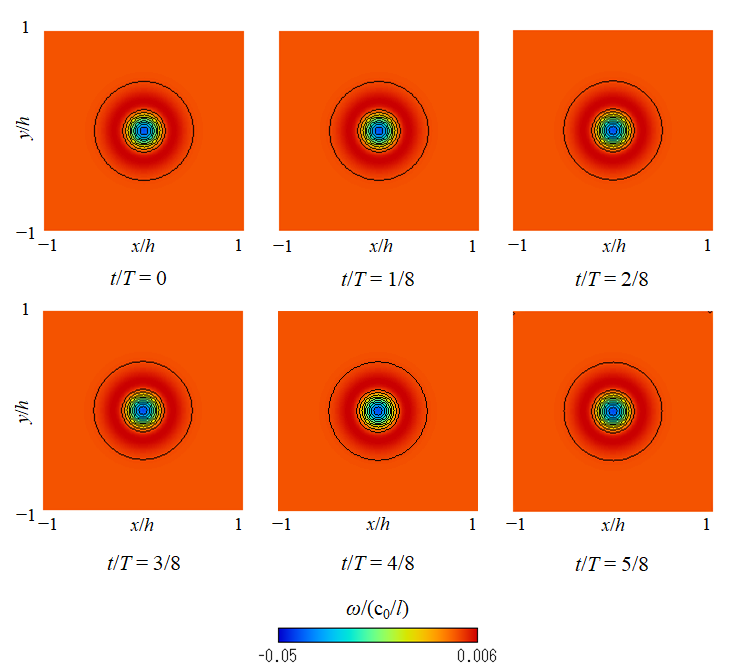

渦度分布

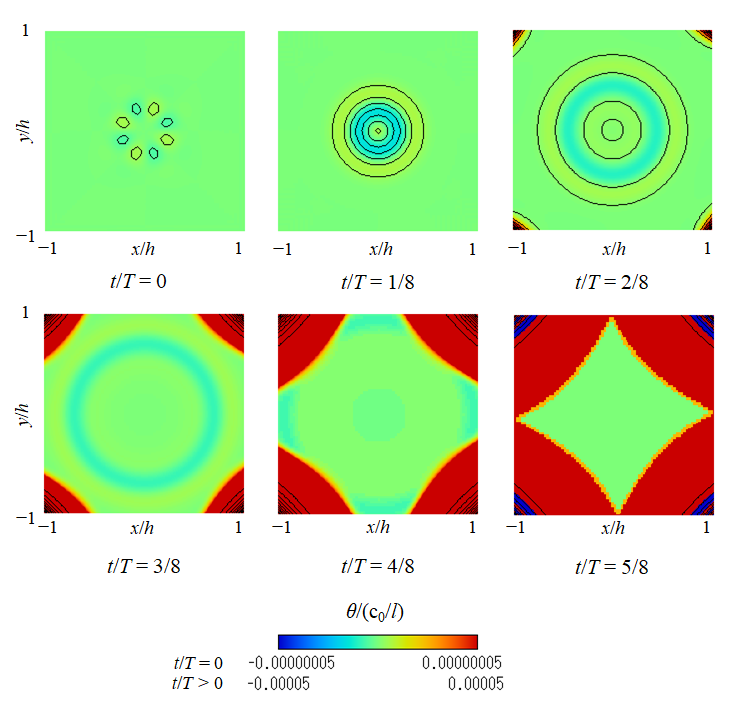

Dilatation分布
この課題では,ここまでできればOK.次の課題で無反射境界条件に取り組もう!
2次元拡散方程式
テキスト「空力音の直接数値計算を支える技術」(暗黙の型宣言著)の補足課題5
7章まで読んだらやってみよう!その3
本課題も別冊テキスト「流体計算で覚えるPython3」(暗黙の型宣言著)に掲載されているテスト問題を使用します.
課題
2次元拡散方程式をFortranで解いてみよう.
- 支配方程式は,2次元拡散方程式.
- 初期条件は,2次元ベル型関数.(別冊テキスト7.7節と同様)
- ヒント
- 補足課題4「2次元移流方程式」で作成したプログラム一式をベースに,支配方程式を拡散方程式に変更すればOK.
解答例
プログラム全体は載せられないので,ポイントだけ解説します.
拡散方程式では,空間微分が1階微分ではなく2階微分になるので,これを計算するコードに修正. さらに,別冊テキストの離散化式(7.9)をTVD Runge-Kutta法で時間積分するコードを追加.
2次元移流方程式から2次元拡散方程式への変更はこれくらい.一瞬でできてしまう.
- main.f90
do n = 1, Nt TVDRK : block integer :: i, j call cacheTVDRK_2D(f%var) do step=1,3 do j=2, Ny-1 call compute2ndDerivative(f%dx2(:,j), f%var(:,j), dx, Gx) ! x方向の2階微分を計算 end do do i=2, Nx-1 call compute2ndDerivative(f%dy2(i,:), f%var(i,:), dy, Gy) ! y方向の2階微分を計算 end do ! 境界でゼロを強制 f%var(1 ,: ) = 0d0 f%var(Nx,: ) = 0d0 f%var(: ,1 ) = 0d0 f%var(: ,Ny) = 0d0 call integrateTVDRK_2D_DiffusionEq(f%var, f%dx2, f%dy2, dt, step, mu) ! TVDRK法で拡散方程式の時間積分するサブルーチンを呼び出す enddo end block TVDRK end do
ここまでの補足課題をこなしていれば,サブルーチン「compute2ndDerivative」は module_CompactScheme.f90 で既に定義してあるはず. もし定義していなければ,テキストを参考に定義してください.
- module_TimeIntegration.f90
subroutine integrateTVDRK_2D_DiffusionEq(f, d_f_dx2, d_f_dy2, dt, step, mu) implicit none real(8), intent(inout) :: f(:,:) real(8), intent(in ) :: d_f_dx2(:,:), d_f_dy2(:,:) real(8), intent(in ) :: dt integer, intent(in ) :: step real(8), intent(in ) :: mu real(8), parameter :: a(3) = [0d0, 3d0/4d0, 1d0/3d0] real(8), parameter :: b(3) = [1d0, 1d0/4d0, 2d0/3d0] integer :: Nx, Ny integer :: i, j Nx = size(f,1) Ny = size(f,2) do j=1, Ny do i=1, Nx f(i,j) = a(step)*fn2(i,j) + b(step)*(f(i,j) + mu*dt*(d_f_dx2(i,j) + d_f_dy2(i,j))) ! TVDRK法で拡散方程式の時間積分 end do end do end subroutine integrateTVDRK_2D_DiffusionEq
拡散数0.25の計算結果は図1のとおり.時間とともに円錐が拡散している. もっとしっかりやるなら,厳密解(2次元ガウス分布)との誤差も計算するとよいでしょう.
2次元移流方程式
テキスト「空力音の直接数値計算を支える技術」(暗黙の型宣言著)の補足課題4
7章まで読んだらやってみよう!その2
今回は2次元の課題にトライ.
8章に2次元のテスト問題が書かれているけれど,いきなりナビエ・ストークス方程式を解き始めるよりは,もう少し単純な課題で2次元計算の基礎を知っておいたほうがいいと思う.
なお,本課題では別冊テキスト「流体計算で覚えるPython3」(暗黙の型宣言著)に掲載されているテスト問題を使用します.
課題
「流体計算で覚えるPython3」7章に書かれている回転円錐問題をFortranで解いてみよう.
- 支配方程式は,2次元移流方程式.(7.1節に掲載)
- 初期条件は,2次元ベル型関数.(7.5節に掲載)
- ヒント
- 補足課題3「時間積分」で作成したプログラム一式をベースに2次元化すればOK.
解答例
プログラム全体は載せられないので,ポイントだけ解説します.
まずはmain.f90のInitializeブロックで初期条件を定義. 移流速度c_xはy,c_yはxで決まる,という点に注意.うっかり逆にしないこと!
Initialize : block : c_x(i,j) = -2.d0*PI*y(j) c_y(i,j) = 2.d0*PI*x(i) : call fileout_2dim(file_init, x, y, c_x, c_y, f%var) !初期条件出力 end block Initialize
初期条件を定義できたら,いったん出力してみて確認.
図1のt/T=0のようになっていればOK.
次に,2次元移流方程式を解くためのコードを書く.ここでは重要なポイントだけ紹介.
- main.f90
df/dx, df/dyをそれぞれ計算し,fを求める.というのを繰り返し,時間積分していく.
do n = 1, Nt TVDRK : block integer :: i, j call cacheTVDRK_2D(f%var) do step=1,3 do j=2, Ny-1 call compute1stDerivative(f%dx(:,j), f%var(:,j), dx, Gx) end do do i=2, Nx-1 call compute1stDerivative(f%dy(i,:), f%var(i,:), dy, Gy) end do call integrateTVDRK_2D_Adv(f%var, f%dx, f%dy, dt, step, c_x, c_y) ! 境界でゼロを強制 f%var(1 ,: ) = 0d0 f%var(Nx,: ) = 0d0 f%var(: ,1 ) = 0d0 f%var(: ,Ny) = 0d0 enddo end block TVDRK end do
- module_TimeIntegration.f90
2次元移流方程式を時間方向に離散化して,次ステップのfを求める. ここではTVD Runge-Kutta法で時間積分.
subroutine integrateTVDRK_2D_Adv(f, d_f_dx, d_f_dy, dt, step, conv_x, conv_y) implicit none real(8), intent(inout) :: f(:,:) real(8), intent(in ) :: d_f_dx(:,:), d_f_dy(:,:) real(8), intent(in ) :: dt integer, intent(in ) :: step real(8), intent(in ) :: conv_x(:,:), conv_y(:,:) real(8), parameter :: a(3) = [0d0, 3d0/4d0, 1d0/3d0] real(8), parameter :: b(3) = [1d0, 1d0/4d0, 2d0/3d0] integer :: Nx, Ny integer :: i, j Nx = size(f,1) Ny = size(f,2) do j=1, Ny do i=1, Nx f(i,j) = a(step)*fn2(i,j) + b(step)*(f(i,j)-conv_x(i,j)*dt*d_f_dx(i,j)-conv_y(i,j)*dt*d_f_dy(i,j)) end do end do end subroutine integrateTVDRK_2D
ひととおりプログラムができたら,円錐が1/4周,2/4周,3/4周,1周したときの計算結果を出力し,正しく反時計回りにまわっていることを確認. 可視化ソフトは「AVえせ」というフリーウェアを使用.# あやしいソフトじゃないよ!
格子点数やクーラン数を変えてみて,1周したときの計算結果を可視化して確認する.

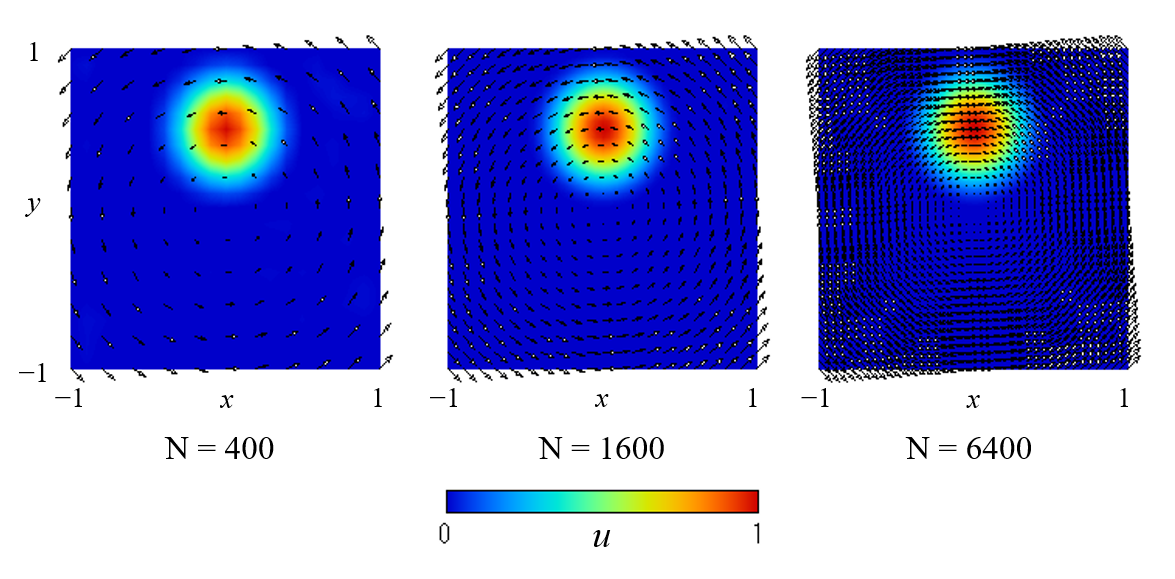

まず,総格子点数を変えてみた場合.可視化結果にほとんどちがいはみられない.(格子点数の分だけベクトルが表示される)

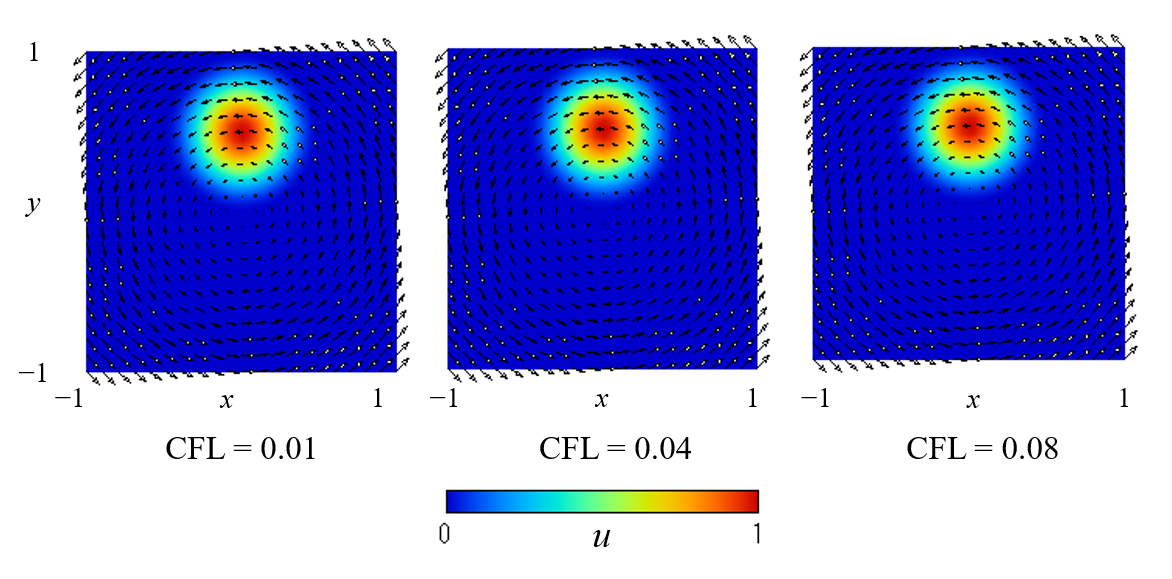

次に,クーラン数(CFL)を変えてみた場合.こちらも,ほとんどちがいはみられない.
1周したときの領域全体のエラーを出力する.
print *, "CFL:", CFL, "error:", sum(abs(f%var-f0%var))/(Nx*Ny) ! f%varは計算結果.f0%varは初期値.
格子点数とクーラン数を変えたときのエラーをグラフにすると,
クーラン数よりも格子点数によってエラーが決まっている.
時間積分
テキスト「空力音の直接数値計算を支える技術」(暗黙の型宣言著)の補足課題3
7章まで読んだらやってみよう!
課題
(1) 時間積分にEuler法を用いて移流方程式を計算する.
- 初期値はテキスト式(7.11)とし,波が境界を出ない時間まで計算する.
- 境界では勾配ゼロ(df/dx=0)の境界条件を与える.
- 誤差も計算して,実効的な精度を確認する.
- テキストの以下プログラム参照.
- List7.2(移流方程式メインルーチン)
- List7.3(Euler法による時間積分)
- 空間微分は,補足課題2を参考に,以下を用いる.
- グローバルスキーム・・・6次精度
- 境界1点内側・・・5次精度
- 境界・・・4次精度片側差分
(2) 同様に,TVD Runge-Kutta法(以下,TVDRK)を用いて移流方程式を計算する.
- List7.14(TVDRK法による時間積分).
解答例
まずはEuler法.テキストを写経して,以下のファイルを作成する.
- main.f90(List7.3参照)
- module_TimeIntegration.f90(List7.4参照)
main.f90を以下のように修正する.(修正箇所は「!---」, ただのコメントは「!」)
real(8), parameter :: EndT = 10d0 !--- 計算時間を,波が境界に到達しない時間に設定 : !--- 境界条件用パラメータを追加 real(8), parameter :: df1 = 0d0 real(8), parameter :: dfN = 0d0 !--- 3重対角行列を指定 type(TriDiagonalMatrix) :: G : Initialize : block : !--- 両端で勾配ゼロになるようオフセットする(3.8章参照) f%var(1) = f%var(2) f%var(Nx)= f%var(Nx-1) end block Initialize : do n = 0, Nt-1 Euler : block call compute1stDerivative(f%dx, f%var, dx, G, df1, dfN) !--- 境界条件用パラメータdf1, dfNを追加 call integrateEuler(f%var, f%dx, dt, conv) end block Euler end do !--- 誤差計算・出力用ブロックを追加 ResultOut : block integer, parameter :: Nx_err = nint(wavelength/dx) ! 波長を誤差計算範囲とする integer :: i, i_wavecenter_f, i_wavecenter_f0 real :: err err = 0d0 i_wavecenter_f0= nint(Nx/2d0) + 1 ! 初期の波f0の中心位置 i_wavecenter_f = i_wavecenter_f0 + nint(conv*dt*(Nt-1)/dx) ! 伝播した波fの中心位置 open(1, file='FileOut.txt', status='replace') do i=1,Nx write(1,*) dble(i-1)*dx - Lx/2d0, f0%var(i), f%var(i) ! x, f0, f を出力 enddo do i=-Nx_err, Nx_err err = err + abs(f%var(i_wavecenter_f+i)-f0%var(i_wavecenter_f0+i)) ! 初期の波と伝播した波の振幅差を計算 enddo print *, "MinAveError:", err/(Nx_err*2+1) ! 累積誤差を格子点数で割って,最小平均誤差を出力 close(1) end block ResultOut : contains subroutine compute1stDerivative(d_f_dx, f, dx, G, GraditntB1, GraditntBN) !--- 境界条件用パラメータを追加 use TypeTriDiagonalMatrix !--- 3重対角行列を指定 implicit none : ! 境界条件用パラメータを追加 real(8), intent(in ), optional :: GraditntB1 real(8), intent(in ), optional :: GraditntBN call construct1stDerivativeVector(d_f_dx, f, dx, G, GraditntB1, GraditntBN) !--- 境界条件用パラメータを追加 call solve(G, d_f_dx) end subroutine compute1stDerivative end program main
- module_CompactScheme.f90(List3.4参照)
- TypeTriDiagonalMatrix.f90(List4.2参照)
以上でEuler法のプログラムは完成.
パラメータ「CFL」をさまざまに変化させて,誤差の変化を確認する.確認結果は後述.
次に,TVDRK法.main.f90のEuler法用ブロックを,TVDRK法用ブロックに変更.
- main.f90
: do n = 0, Nt-1 TVDRK : block call cacheTVDRK(f%var) ! fnの値を保持 do step=1,3 call compute1stDerivative(f%dx, f%var, dx, G, df1, dfN) call integrateTVDRK(f%var, f%dx, dt, step, conv) ! TVDRKのサブルーチンをcall enddo end block TVDRK end do :
さらに,module_TimeIntegration.f90にテキストList7.14のサブルーチンcacheTVDRKとintegrateTVDRKを追加する.
テキストにも書いてあるように,Euler法からTVDRK法への変更は簡単♪
TVDRK法は,Euler法から得られた結果と現時間ステップの結果に重みづけして,次の時間ステップの値を決めている,と解釈できる.
パラメータ「CFL」をさまざまに変化させて,誤差の変化を確認した結果は図1のとおり.
Euler法はslope 2(CFLを1/10にすると誤差が1/100)よりも傾きが浅い.近似直線を引いてみると,約1.1次精度であった.
TVDRK法(Nx = 400)は,0.1<CFL<0.6でほぼslope3に沿っているので約3次精度. 0.6<CFLでslope3より誤差が大きいのは,格子が荒すぎる影響.
CFL<0.1で誤差の減少がサチっているのは?
Nx=400では0.00001付近でサチっているのに対し,格子を2倍荒くしたNx=200では誤差が0.001付近でサチっている. CFL=0.002では,Nx=400の誤差は,Nx=200の誤差の約倍であった. 空間微分のグローバルスキームが6次精度なので,格子を2倍にすることで誤差が倍に減少している. つまり,誤差の減少がサチるのは,空間微分の精度の影響.
